碳膜电阻器的结构特征

　　碳膜电阻器是膜式电阻器的一种，它是用碳氢化合物在高温真空下热分解的结晶碳，使其在陶瓷骨架上沉积一层碳膜而形成的电阻器。通过控制碳膜厚度和对膜刻槽来控制阻值的大小。在电阻器的外表面一般涂有绿色或橙色的保.护漆。
　　

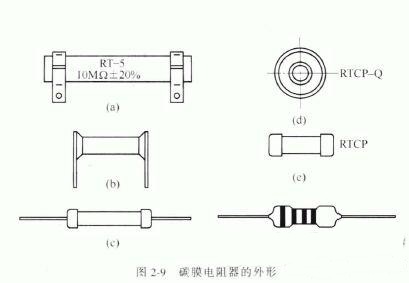

　　碳膜电阻器根据不同的用途和不同的特性有很多品种，除普通碳膜电阻器外，还有应用在各种测量仪器中的RTL 测量型碳膜电阻器，有用于高频或超高频的碳膜电阻器，如RTCP棒状超高频碳膜电阻器、RTCP-Q 型钮扣式超高频碳膜电阻器等。碳膜电阻器的外形如图2-9所示。

       碳膜电阻器具有以下特点:
　　
　　①具有良好的稳定性，电压的改变对阻值的影响极小，且具有负阻度系数。
　　
　　②高频特性好，可制成高频电阻器和超高频电阻器。
　　
　　③固有噪声电动势小，在10μV/V 以下。
　　
　　④阻值范围宽，一般为2.1Ω-10MΩ。
　　
　　⑤额定功率有1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W 等。
　　
　　⑤精度高，通过对膜切割蝶纹可调整阻值，制成精密电阻器。
　　
　　⑦脉冲负荷稳定，对脉冲的适应性好。
　　
　　③制作容易.生产成本低.价格便宜，但体积较大。
　　
　　⑨应用范围非常广泛.适用于交流、直流和脉冲电路
